スピードコントローラ

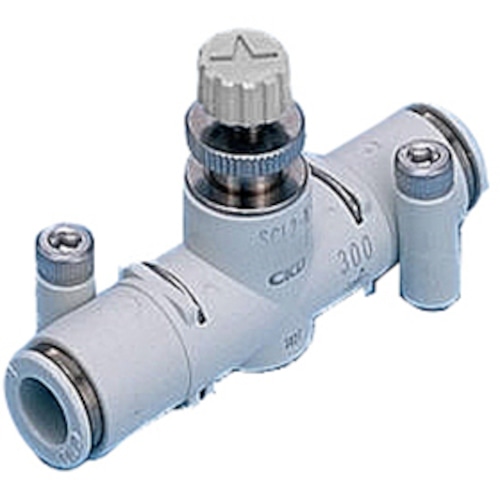

●アクチュエータの遠隔、集中制御に便利なインライン形スピードコントローラです。●取付部が360°回転するため、底面、側面、パネルマウントなど、取付・設置方式が自在に選択可能、取付用ブラケットが不要です。●エアファイバ仕様および大口径タイプを追加し、適用チューブサイズがΦ1.8～Φ12と拡がり、一挙にバリエーションを充実しました。●小形ながら最大流量が大きく、シリンダサイズ、速度制御の選択範囲を充実しました。●チェックパッキンには耐オゾン材料、樹脂部には難燃性(UL94規格V-O相当)を標準採用しています。●空圧シリンダの速度調整用に。●適合チューブ外径(mm)：10●使用圧力(MPa)：0.1～1.0●使用流体：圧縮空気●流体温度(℃)：5～60(但し、凍結なきこと)●耐圧力(MPa)：1.5●周囲温度(℃)：0～60●ボディサイズ：3/8ねじ相当●接続タイプ：インライン●流量タイプ：標準流量●自由流れ流量：130L/min(有効断面積：1.9[[MM2]])●制御流れ流量：130L/min(有効断面積：1.9[[MM2]])●参考適用シリンダチューブ内径：φ4～φ25mm●ニードル回転数：12回●メーターインタイプ●樹脂部：ポリブチレンテレフタレート、ポリエーテルイミド●金属部：黄銅、ステンレス鋼●パッキン部：ニトリルゴム、水素化ニトリルゴム●流体温度・周囲温度：凍結なきこと。●エア質(露点)によっては、断熱膨張で凍結する恐れがありますのでご注意ください。●流量は、圧力0.5MPa時の大気圧換算値です。●材質の黄銅部品は、すべて無電解ニッケルメッキ付です。

商品コード：

2500202788914

●アクチュエータの遠隔、集中制御に便利なインライン形スピードコントローラです。●取付部が360°回転するため、底面、側面、パネルマウントなど、取付・設置方式が自在に選択可能、取付用ブラケットが不要です。●エアファイバ仕様および大口径タイプを追加し、適用チューブサイズがΦ1.8～Φ12と拡がり、一挙にバリエーションを充実しました。●小形ながら最大流量が大きく、シリンダサイズ、速度制御の選択範囲を充実しました。●チェックパッキンには耐オゾン材料、樹脂部には難燃性(UL94規格V-O相当)を標準採用しています。●空圧シリンダの速度調整用に。●適合チューブ外径(mm)：12●使用圧力(MPa)：0.1～1.0●使用流体：圧縮空気●流体温度(℃)：5～60(但し、凍結なきこと)●耐圧力(MPa)：1.5●周囲温度(℃)：0～60●ボディサイズ：3/8ねじ相当●接続タイプ：インライン●流量タイプ：標準流量●自由流れ流量：130L/min(有効断面積：1.9[[MM2]])●制御流れ流量：130L/min(有効断面積：1.9[[MM2]])●参考適用シリンダチューブ内径：φ4～φ25mm●ニードル回転数：12回●メーターインタイプ●樹脂部：ポリブチレンテレフタレート、ポリエーテルイミド●金属部：黄銅、ステンレス鋼●パッキン部：ニトリルゴム、水素化ニトリルゴム●流体温度・周囲温度：凍結なきこと。●エア質(露点)によっては、断熱膨張で凍結する恐れがありますのでご注意ください。●流量は、圧力0.5MPa時の大気圧換算値です。●材質の黄銅部品は、すべて無電解ニッケルメッキ付です。

商品コード：

2500202788921

●アクチュエータの遠隔、集中制御に便利なインライン形スピードコントローラです。●取付部が360°回転するため、底面、側面、パネルマウントなど、取付・設置方式が自在に選択可能、取付用ブラケットが不要です。●エアファイバ仕様および大口径タイプを追加し、適用チューブサイズがΦ1.8～Φ12と拡がり、一挙にバリエーションを充実しました。●小形ながら最大流量が大きく、シリンダサイズ、速度制御の選択範囲を充実しました。●チェックパッキンには耐オゾン材料、樹脂部には難燃性(UL94規格V-O相当)を標準採用しています。●空圧シリンダの速度調整用に。●適合チューブ外径(mm)：8●使用圧力(MPa)：0.1～1.0●使用流体：圧縮空気●流体温度(℃)：5～60(但し、凍結なきこと)●耐圧力(MPa)：1.5●周囲温度(℃)：0～60●ボディサイズ：3/8ねじ相当●接続タイプ：インライン●流量タイプ：標準流量●自由流れ流量：130L/min(有効断面積：1.9[[MM2]])●制御流れ流量：130L/min(有効断面積：1.9[[MM2]])●参考適用シリンダチューブ内径：φ4～φ25mm●ニードル回転数：12回●メーターインタイプ●樹脂部：ポリブチレンテレフタレート、ポリエーテルイミド●金属部：黄銅、ステンレス鋼●パッキン部：ニトリルゴム、水素化ニトリルゴム●流体温度・周囲温度：凍結なきこと。●エア質(露点)によっては、断熱膨張で凍結する恐れがありますのでご注意ください。●流量は、圧力0.5MPa時の大気圧換算値です。●材質の黄銅部品は、すべて無電解ニッケルメッキ付です。

商品コード：

2500202788938

●小形・軽量で省スペース配管を実現できるスピードコントローラです。●流量特性として、標準タイプ・低速タイプ・微速タイプから選択可能です。●小口径の空圧シリンダの速度調整用に。●接続口径：M5×0.8●接続口径シリンダ側：M5×0.8●使用圧力(MPa)：0.1～0.7●使用流体：圧縮空気●流体温度(℃)：5～60●タイプ：超小形タイプ●形状：アジャスタブル●有効断面積([[ＭＭ2]])：0.7●制御流れ有効断面積([[ＭＭ2]])：0.7●メータアウトタイプ●接続タイプ：ねじ込み／インライン●流量タイプ：標準タイプ●自由流れ流量：53L/min(有効断面積：0.8mm2)●制御流れ流量：47L/min(有効断面積：0.7mm2)●適応シリンダチューブ内径：φ6～25mm(参考)●ニードル回転数：10回●周囲温度：0～60℃●流体温度と周囲温度は凍結なきこと、エア質(露点)によっては断熱膨張で凍結する恐れがあります。●流量は、圧力0.5MPa時の大気圧換算値です。

商品コード：

2500202789751

●小形・軽量で省スペース配管を実現できるスピードコントローラです。●流量特性として、標準タイプ・低速タイプ・微速タイプから選択可能です。●小口径の空圧シリンダの速度調整用に。●接続口径：M5×0.8●接続口径シリンダ側：M5×0.8●使用圧力(MPa)：0.1～0.7●使用流体：圧縮空気●流体温度(℃)：5～60●タイプ：超小形タイプ●形状：フラット●有効断面積([[ＭＭ2]])：0.7●制御流れ有効断面積([[ＭＭ2]])：0.7●メータアウトタイプ●接続タイプ：ねじ込み／インライン●流量タイプ：標準タイプ●自由流れ流量：53L/min(有効断面積：0.8mm2)●制御流れ流量：47L/min(有効断面積：0.7mm2)●適応シリンダチューブ内径：φ6～25mm(参考)●ニードル回転数：10回●周囲温度：0～60℃●流体温度と周囲温度は凍結なきこと、エア質(露点)によっては断熱膨張で凍結する恐れがあります。●流量は、圧力0.5MPa時の大気圧換算値です。

商品コード：

2500202789768

●小形・軽量で省スペース配管を実現できるスピードコントローラです。●流量特性として、標準タイプ・低速タイプ・微速タイプから選択可能です。●小口径の空圧シリンダの速度調整用に。●接続口径：M5×0.8●接続口径シリンダ側：M5×0.8●使用圧力(MPa)：0.1～0.7●使用流体：圧縮空気●流体温度(℃)：5～60●タイプ：超小形タイプ●形状：エルボ●有効断面積([[ＭＭ2]])：0.7●制御流れ有効断面積([[ＭＭ2]])：0.7●メータアウトタイプ●接続タイプ：ねじ込み／インライン●流量タイプ：標準タイプ●自由流れ流量：53L/min(有効断面積：0.8mm2)●制御流れ流量：47L/min(有効断面積：0.7mm2)●適応シリンダチューブ内径：φ6～25mm(参考)●ニードル回転数：10回●周囲温度：0～60℃●流体温度と周囲温度は凍結なきこと、エア質(露点)によっては断熱膨張で凍結する恐れがあります。●流量は、圧力0.5MPa時の大気圧換算値です。

商品コード：

2500202789775

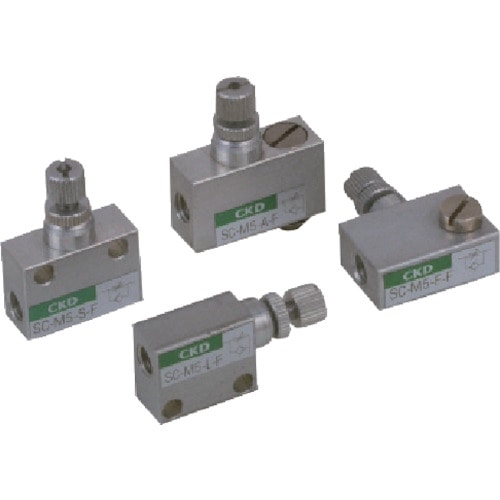

●小形・軽量で省スペース配管を実現できるスピードコントローラです。●流量特性として、標準タイプ・低速タイプ・微速タイプから選択可能です。●小口径の空圧シリンダの速度調整用に。●接続口径：M5×0.8●接続口径シリンダ側：M5×0.8●使用圧力(MPa)：0.1～0.7●使用流体：圧縮空気●流体温度(℃)：5～60●タイプ：超小形タイプ●形状：ストレート●有効断面積([[ＭＭ2]])：0.7●制御流れ有効断面積([[ＭＭ2]])：0.7●メータアウトタイプ●接続タイプ：ねじ込み／インライン●流量タイプ：標準タイプ●自由流れ流量：53L/min(有効断面積：0.8mm2)●制御流れ流量：47L/min(有効断面積：0.7mm2)●適応シリンダチューブ内径：φ6～25mm(参考)●ニードル回転数：10回●周囲温度：0～60℃●流体温度と周囲温度は凍結なきこと、エア質(露点)によっては断熱膨張で凍結する恐れがあります。●流量は、圧力0.5MPa時の大気圧換算値です。

商品コード：

2500202789782

●小形・軽量で省スペース配管を実現できるスピードコントローラです。●流量特性として、標準タイプ・低速タイプ・微速タイプから選択可能です。●微速シリンダやエアオペレイト弁の速度微調整に最適です。●小口径の空圧シリンダの速度調整用に。●接続口径：M5×0.8●接続口径シリンダ側：M5×0.8●使用圧力(MPa)：0.1～0.7●使用流体：圧縮空気●流体温度(℃)：5～60●タイプ：超小形タイプ●形状：ストレート●有効断面積([[ＭＭ2]])：0.1●制御流れ有効断面積([[ＭＭ2]])：0.1●メータアウトタイプ●接続タイプ：ねじ込み／インライン●流量タイプ：微速タイプ●自由流れ流量：53L/min(有効断面積：0.8mm2)●制御流れ流量：6.7L/min(有効断面積：0.1mm2)●適応シリンダチューブ内径：φ6～25mm(参考)●ニードル回転数：14回●周囲温度：0～60℃●流体温度と周囲温度は凍結なきこと、エア質(露点)によっては断熱膨張で凍結する恐れがあります。●流量は、圧力0.5MPa時の大気圧換算値です。

商品コード：

2500202789799

●小形・軽量で省スペース配管を実現できるスピードコントローラです。●流量特性として、標準タイプ・低速タイプ・微速タイプから選択可能です。●微速シリンダやエアオペレイト弁の速度微調整に最適です。●小口径の空圧シリンダの速度調整用に。●接続口径：M5×0.8●接続口径シリンダ側：M5×0.8●使用圧力(MPa)：0.1～0.7●使用流体：圧縮空気●流体温度(℃)：5～60●タイプ：超小形タイプ●形状：ストレート●有効断面積([[ＭＭ2]])：0.7●制御流れ有効断面積([[ＭＭ2]])：0.7●メータアウトタイプ●接続タイプ：ねじ込み／インライン●流量タイプ：低速タイプ●自由流れ流量：53L/min(有効断面積：0.8mm2)●制御流れ流量：47L/min(有効断面積：0.7mm2)●適応シリンダチューブ内径：φ6～25mm(参考)●ニードル回転数：10回●周囲温度：0～60℃●流体温度と周囲温度は凍結なきこと、エア質(露点)によっては断熱膨張で凍結する恐れがあります。●流量は、圧力0.5MPa時の大気圧換算値です。

商品コード：

2500202789805

●金属部品に耐腐蝕性がSUS303相当の特殊ステンレスを採用しています。●接続口径：M5×0.8●適合チューブ外径D(mm)：4●使用圧力(MPa)：0.1～0.9●使用流体：空気●流体温度(℃)：0～60(凍結なきこと)●使用温度範囲：0～60℃(凍結なきこと)●使用圧力：0.1～0.9MPa●メーターアウトタイプ●逆止弁作動圧力：0.05MPa●金属部品:特殊ステンレス(耐腐蝕性はSUS303相当)●樹脂部品:ポリブチレンテレフタレート(PBT)●シールゴム:HNBR

商品コード：

2500202855159

●金属部品に耐腐蝕性がSUS303相当の特殊ステンレスを採用しています。●接続口径：R1/8●適合チューブ外径D(mm)：6●使用圧力(MPa)：0.1～0.9●使用流体：空気●流体温度(℃)：0～60(凍結なきこと)●使用温度範囲：0～60℃(凍結なきこと)●使用圧力：0.1～0.9MPa●メーターアウトタイプ●逆止弁作動圧力：0.05MPa●金属部品:特殊ステンレス(耐腐蝕性はSUS303相当)●樹脂部品:ポリブチレンテレフタレート(PBT)●シールゴム:HNBR

商品コード：

2500202855166

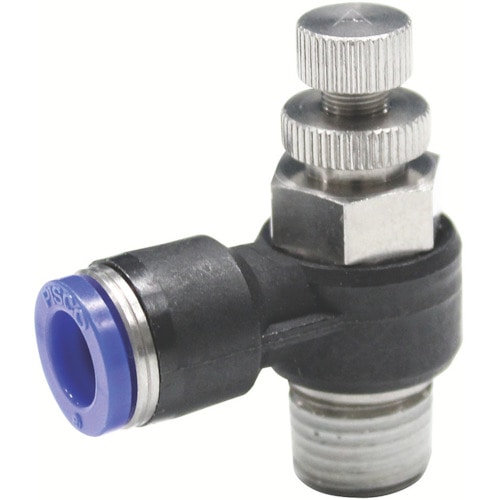

●金属部品に耐腐蝕性がSUS303相当の特殊ステンレスを採用しています。●接続口径：R1/4●適合チューブ外径D(mm)：6●使用圧力(MPa)：0.1～0.9●使用流体：空気●流体温度(℃)：0～60(凍結なきこと)●使用温度範囲：0～60℃(凍結なきこと)●使用圧力：0.1～0.9MPa●メーターアウトタイプ●逆止弁作動圧力：0.05MPa●金属部品:特殊ステンレス(耐腐蝕性はSUS303相当)●樹脂部品:ポリブチレンテレフタレート(PBT)●シールゴム:HNBR

商品コード：

2500202855173

●金属部品に耐腐蝕性がSUS303相当の特殊ステンレスを採用しています。●接続口径：R1/4●適合チューブ外径D(mm)：8●使用流体：空気●使用温度範囲：0～60℃(凍結なきこと)●使用圧力：0.1～0.9MPa●メーターアウトタイプ●逆止弁作動圧力：0.05MPa●金属部品:特殊ステンレス(耐腐蝕性はSUS303相当)●樹脂部品:ポリブチレンテレフタレート(PBT)●シールゴム:HNBR

商品コード：

2500202855180

●流量調整がスムーズに行えます。●用具不要のワンタッチ着脱です。●チューブへの傷がつきにくいロック構造です。●ボディが金属製で衝撃などに強い構造になっています。●各種エア配管●接続口径：M5×0.8●適合チューブ外径D(mm)：4●使用流体：圧縮空気●メーターインタイプ●本体：真鍮●シール材：ニトリルゴム

商品コード：

2500200615731

●本体が金属のため、耐スパッタ性があります。●流量調整がスムーズに行えます。●用具不要のワンタッチ着脱です。●チューブへの傷がつきにくいロック構造です。●各種エア配管。●接続口径：M5×0.8●適合チューブ外径D(mm)：4●使用圧力(MPa)：0.05～0.7●使用流体：空気●使用温度範囲：-5～60℃(凍結なきこと)●使用圧力：0.05～0.7MPa●メーターアウトタイプ●本体：黄銅●樹脂部品：ポリアセタール●シールゴム:ニトリルゴム(NBR)

商品コード：

2500200615748

●流量特性が優れています。特に低流量域での微調整が容易にできます。●チューブ取り出し口が自由に回転するため360°のチューブ取り出し方向が得られます。●接続口径：R1/8●適合チューブ外径D(mm)：8●使用流体：空気●使用温度範囲：-5～60℃(凍結なきこと)●使用圧力：0.05～0.7MPa●メーターアウトタイプ●樹脂部品:ポリアセタール●金属部品:黄銅●シールゴム:ニトリルゴム(NBR)

商品コード：

2500200883024

●流量特性が優れています。特に低流量域での微調整が容易にできます。●チューブ取り出し口が自由に回転するため360°のチューブ取り出し方向が得られます。●接続口径：R1/4●適合チューブ外径D(mm)：8●使用流体：空気●使用温度範囲：-5～60℃(凍結なきこと)●使用圧力：0.05～0.7MPa●メーターアウトタイプ●樹脂部品:ポリアセタール●金属部品:黄銅●シールゴム:ニトリルゴム(NBR)

商品コード：

2500200883062

●流量特性が優れています。特に低流量域での微調整が容易にできます。●チューブ取り出し口が自由に回転するため360°のチューブ取り出し方向が得られます。●接続口径：R3/8●適合チューブ外径D(mm)：8●使用流体：空気●使用温度範囲：-5～60℃(凍結なきこと)●使用圧力：0.05～0.7MPa●メーターアウトタイプ●樹脂部品:ポリアセタール●金属部品:黄銅●シールゴム:ニトリルゴム(NBR)

商品コード：

2500200883093

●三次元でのチューブ取り出しができます。●本体が金属製です。●流量調整がスムーズに行えます。●用具不要のワンタッチ着脱です。●チューブへの傷がつきにくいロック構造です。●各種エア配管。●接続口径：M5×0.8●適合チューブ外径D(mm)：4●使用流体：圧縮空気●使用温度範囲：-5～60℃(凍結なきこと)●使用圧力：0.05～0.7MPa●メーターアウトタイプ●本体:黄銅●樹脂部品：ポリアセタール●シールゴム:ニトリルゴム(NBR)

商品コード：

2500201149686

●流量調整の優れたスピードコントローラです。●メーターイン・メーターアウトとして使用できます。●接続口径：Rc3/8●使用流体：空気●有効断面積([[mm2]])：20.0●使用温度範囲：5～60℃●使用圧力：0～1MPa●亜鉛合金

商品コード：

2500201234474

●流量調整の優れたスピードコントローラです。●メーターイン・メーターアウトとして使用できます。●接続口径：Rc1/2●使用流体：空気●有効断面積([[mm2]])：24.0●使用温度範囲：5～60℃●使用圧力：0～1MPa●亜鉛合金

商品コード：

2500201234481

●流量調整の優れたスピードコントローラです。●メーターイン・メーターアウトとして使用できます。●接続口径：Rc1/4●使用流体：空気●有効断面積([[mm2]])：14.0●使用温度範囲：5～60℃●使用圧力：0～1MPa●亜鉛合金

商品コード：

2500201234498

●取り出し口が3次元方向に動きます。●流量調整がスムーズに行えます。●用具不要のワンタッチ着脱です。●タッチコネクターを内臓しています。●ボディが金属製で衝撃に強い構造になっています。●各種エア配管●適合チューブ外径D(mm)：6●使用流体：圧縮空気●流体温度(℃)：-5～60●ネジ部：R1/8●メーターアウト●使用圧力：1MPa●オネジタイプはネジシール付●本体：しんちゅう●シール材：ニトリルゴム

商品コード：

2500201324090

●アクチュエータの速度制御に最適です。●流量の微調整が容易です。●取り付け方向によりメーターイン・メーターアウトは変わります。●接続口径：Rc3/8●接続口径シリンダ側：Rc3/8●使用圧力(MPa)：0.05～1●使用流体：空気●流体温度(℃)：+5～+60●有効断面積([[ＭＭ2]])：45.2●流量(L/min)：5700●使用温度範囲：5～60℃●使用圧力：0.05～1MPa●アルミニウム合金

商品コード：

2500202780093

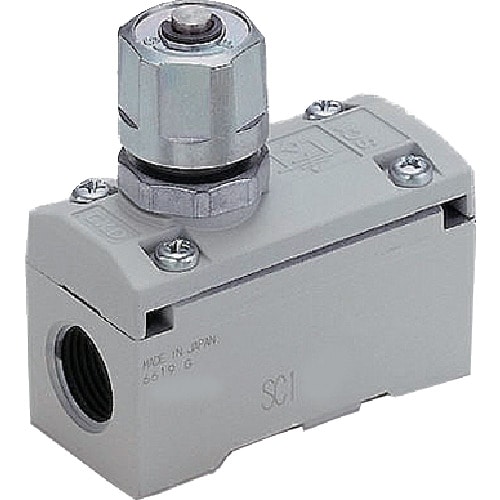

●インライン形タイプのスピードコントローラ中口径タイプです。●調整つまみ抜け止め付です。●下面と側面のどちらからでも取り付け可能です。●空圧シリンダの速度調整用に。●接続口径：Rc3/8●接続口径シリンダ側：Rc3/8●使用圧力(MPa)：0.05～1.0●使用流体：圧縮空気●流体温度(℃)：5～60●タイプ：中口径タイプ●形状：インライン(ねじ込み)●周囲温度：0～60℃(凍結なきこと)●接続タイプ：インライン(ねじ込み)●流量タイプ：標準流量●自由流れ流量：2600L/min(有効断面積：39mm2)●制御流れ流量：1500L/min(有効断面積：22mm2)●適応シリンダチューブ内径：φ50～140mm(参考)●ニードル回転数：10回●エア質(露点)によっては断熱膨張で凍結する恐れがあります。●流量は、圧力0.5MPa時の大気圧換算値です。

商品コード：

2500202780574

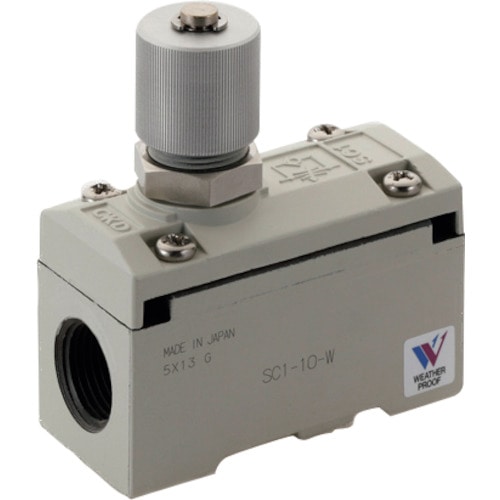

●屋外で使用可能です。●インライン形タイプのスピードコントローラ中口径タイプです。●調整つまみ抜け止め付きです。●空圧シリンダの速度調整用に。●接続口径：Rc3/8●使用圧力(MPa)：0.05～1.0●使用流体：圧縮空気●流体温度(℃)：5～60●耐圧力(MPa)：1.5●周囲温度(℃)：-10～60●適用シリンダチューブ内径(mm)：50～140●使用流体：圧縮空気●接続タイプ：インライン(ねじ込み)●流量タイプ：標準流量●自由流れ流量：2600L/min(有効断面積：39mm2)●制御流れ流量：1500L/min(有効断面積：22mm2)●参考適用シリンダチューブ内径：φ50～φ140mm●ニードル回転数：10回●メーターインタイプ●金属部：アルミ合金ダイカスト、ステンレス、黄銅●パッキン部：フッ素ゴム●流体温度・周囲温度：凍結なきこと。●エア質(露点)によっては、断熱膨張で凍結する恐れがありますのでご注意ください。●流量は、圧力0.5MPa時の大気圧換算値です。●屋外仕様の製品ですが、使用環境については、メーカーカタログをご確認下さい。●材質の黄銅部品は、すべて無電解ニッケルメッキ付です。

商品コード：

2500202780598

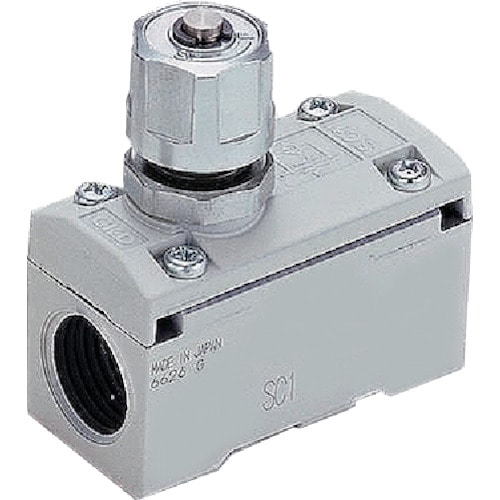

●インライン形タイプのスピードコントローラ中口径タイプです。●下面と側面のどちらからでも取り付け可能です。●調整つまみ抜け止め付です。●空圧シリンダの速度調整用に。●接続口径：Rc1/2●接続口径シリンダ側：Rc1/2●使用圧力(MPa)：0.05～1.0●使用流体：圧縮空気●流体温度(℃)：5～60●タイプ：中口径タイプ●形状：インライン(ねじ込み)●周囲温度：0～60℃(凍結なきこと)●接続タイプ：インライン(ねじ込み)●流量タイプ：標準流量●自由流れ流量：2900L/min(有効断面積：43mm2)●制御流れ流量：2400L/min(有効断面積：36mm2)●適応シリンダチューブ内径：φ80～160mm(参考)●ニードル回転数：10回●エア質(露点)によっては断熱膨張で凍結する恐れがあります。●流量は、圧力0.5MPa時の大気圧換算値です。

商品コード：

2500202780604

●屋外で使用可能です。●インライン形タイプのスピードコントローラ中口径タイプです。●調整つまみ抜け止め付きです。●空圧シリンダの速度調整用に。●接続口径：Rc1/2●使用圧力(MPa)：0.05～1.0●使用流体：圧縮空気●流体温度(℃)：5～60●耐圧力(MPa)：1.5●周囲温度(℃)：-10～60●適用シリンダチューブ内径(mm)：80～160●使用流体：圧縮空気●接続タイプ：インライン(ねじ込み)●流量タイプ：標準流量●自由流れ流量：2900L/min(有効断面積：43mm2)●制御流れ流量：2400L/min(有効断面積：36mm2)●参考適用シリンダチューブ内径：φ80～φ160mm●ニードル回転数：10回●メーターインタイプ●金属部：アルミ合金ダイカスト、ステンレス、黄銅●パッキン部：フッ素ゴム●流体温度・周囲温度：凍結なきこと。●エア質(露点)によっては、断熱膨張で凍結する恐れがありますのでご注意ください。●流量は、圧力0.5MPa時の大気圧換算値です。●屋外仕様の製品ですが、使用環境については、メーカーカタログをご確認下さい。●材質の黄銅部品は、すべて無電解ニッケルメッキ付です。

商品コード：

2500202780611

●スパッタ環境用スピードコントローラーのニードル部の保護キャップです。●スピードコントローラ用保護キャップ●スピードコントローラチューブ外径(mm)：8●チヨダスピードコントローラ8mm用保護キャップ●難燃樹脂

商品コード：

2500202841466
