コネクター

●適合電線（本線）…φ3.2mm●適合電線（分岐線）…φ2～3.2mm●標準締付トルク…7.8～9.8N・m(80～100kgf・cm)●全長…20mm●材質…銅（ニッケルメッキ仕上げ）●重量…13g●迅速で確実な接続ができ、効率が上がります。●主に架空配線線路において、張力のかからない部分の銅線相互ボルト締め分岐接続に使用します。●梱包サイズ:20×20×20●梱包重量13g

商品コード：

4548745724189

●適合電線（本線）…φ5mm・14m㎡●適合電線（分岐線）…φ2～5mm・14m㎡●標準締付トルク…14.7～16.7N・m(150～170kgf・cm)●全長…26mm●材質…銅（ニッケルメッキ仕上げ）●重量…26g●迅速で確実な接続ができ、効率が上がります。●主に架空配線線路において、張力のかからない部分の銅線相互ボルト締め分岐接続に使用します。●梱包サイズ:26×26×26●梱包重量26g

商品コード：

4548745724196

●適合電線（本線）…22m㎡●適合電線（分岐線）…φ2～22m㎡●標準締付トルク…14.7～16.7N・m(150～170kgf・cm)●全長…29mm●材質…銅（ニッケルメッキ仕上げ）●重量…36g●迅速で確実な接続ができ、効率が上がります。●主に架空配線線路において、張力のかからない部分の銅線相互ボルト締め分岐接続に使用します。●梱包サイズ:29×29×29●梱包重量36g

商品コード：

4548745724202

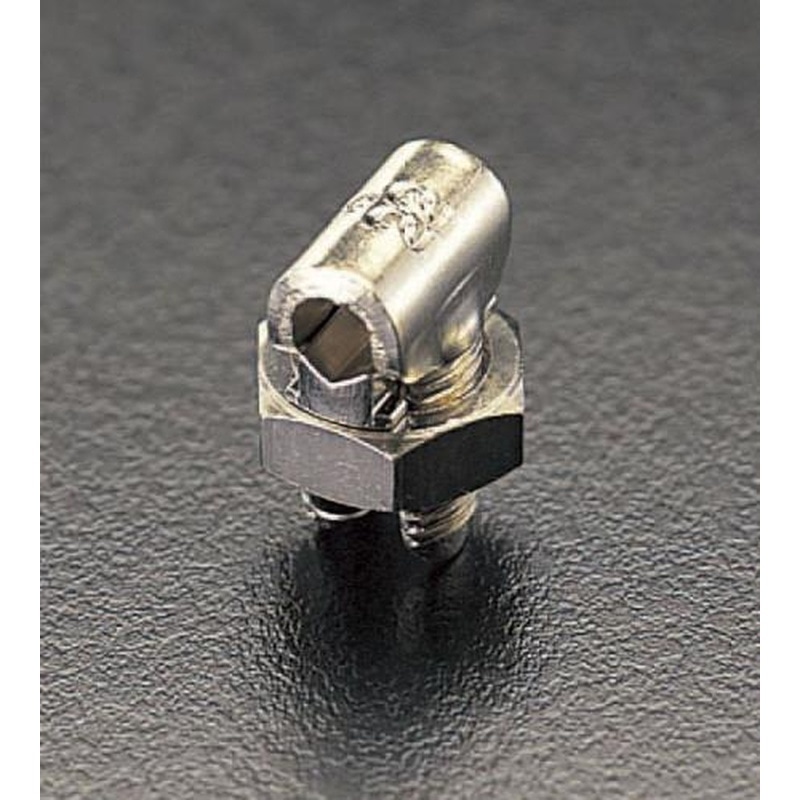

●適合電線（本線）…38m㎡●適合電線（分岐線）…φ2～38m㎡●標準締付トルク…26.5～29.5N・m(270～300kgf・cm)●全長…37mm●材質…銅（ニッケルメッキ仕上げ）●重量…80g●迅速で確実な接続ができ、効率が上がります。●主に架空配線線路において、張力のかからない部分の銅線相互ボルト締め分岐接続に使用します。●梱包サイズ:37×37×37●梱包重量80g

商品コード：

4548745724219

●電線ストリップ不要で、プライヤーで簡単接続できます。●材質…本体・カバー：ポリカーボネート、コンタクト：すずめっき付りん青銅●適合電線…撚線：0.2～0.5m㎡、単線：0.65mm●入数…10●定格電圧…100V●定格電流…AWG24-22：2AAWG20：3A●サイズ…30.8×5.6×5.8mm●梱包サイズ:53×48×22●梱包重量20g

商品コード：

4550061183977

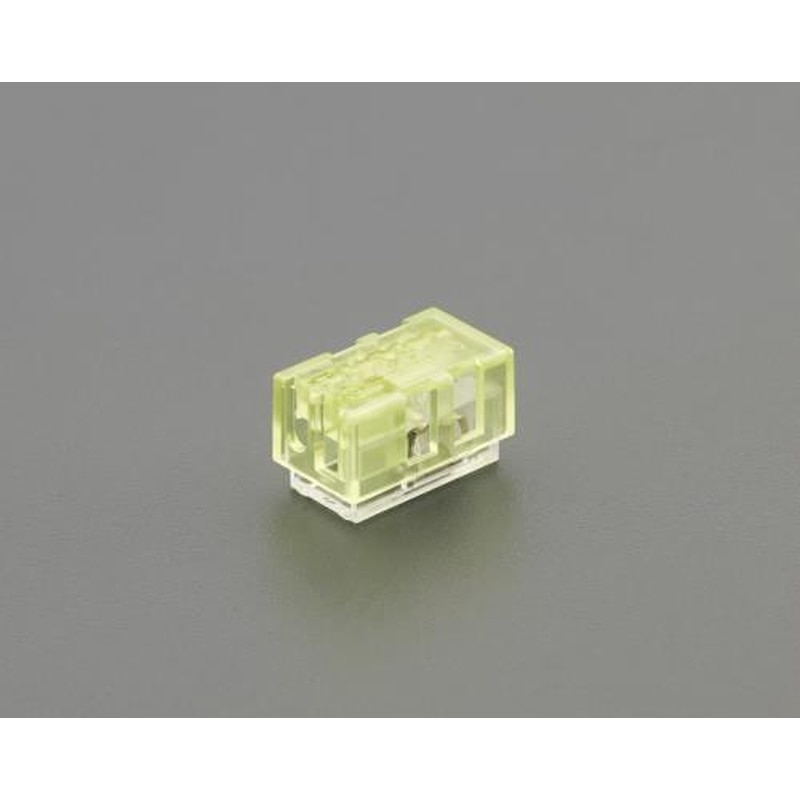

●テーピングが不要で、より線(圧接)と単線(差込)の終端接続が可能です。●定格電圧…100V●定格電流…5A●材質…本体・カバー：ポリカーボネート、コンタクト：すずめっき付銅合金●サイズ…15.3×8.8×7.1mm●適合電線…撚線：0.2～0.5m㎡、単線：0.9・1.2mm●入数…30●梱包サイズ:52×69×32●梱包重量42g

商品コード：

4550061188354

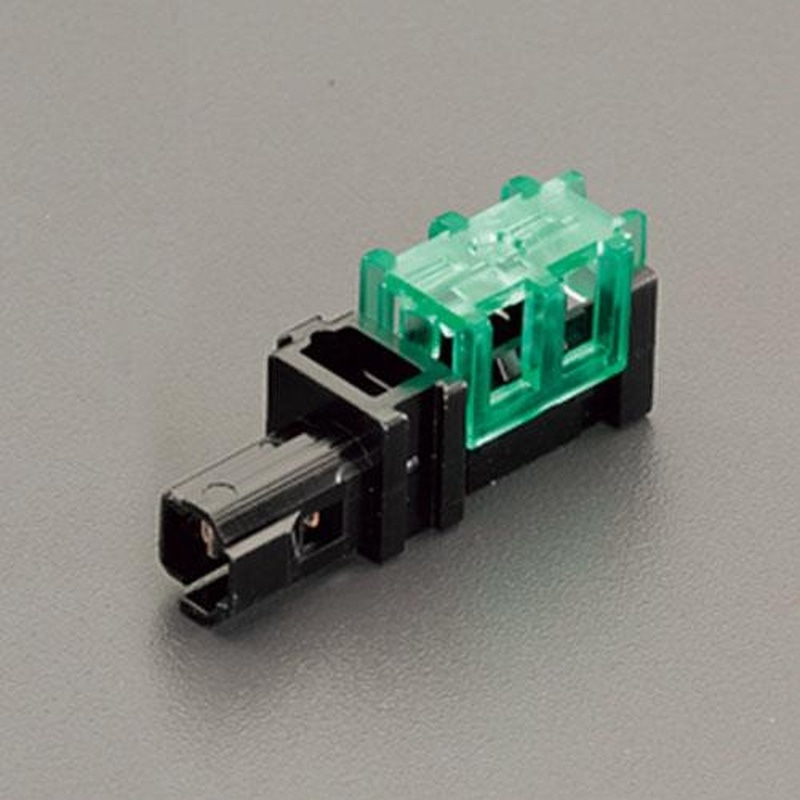

●材質…本体・カバー：ポリカーボネート●単一コネクターでオス・メス接続が可能●抜け防止の連結板(EA538PF-10)で固定することもできます。●電線ストリップ不要で、プライヤーで簡単接続できます。●コネクターをつなげ、多極としても使用可能●適合電線…撚線：0.5～0.75m㎡、単線：－●入数…20●定格電圧…300V●定格電流…AWG20：6A、AWG18：8A●サイズ…26.0×7.8×8.5mm●梱包サイズ:51×70×32●梱包重量38g

商品コード：

4550061189429

●セット内容…ワイヤーコネクター(橙)：50個ワイヤーコネクター(黄)：50個差込型電線コネクター(差込線数2)：50個差込型電線コネクター(差込線数3)：50個差込型電線コネクター(差込線数4)：50個差込型電線コネクター(差込線数5)：50個差込型電線コネクター(差込線数8)：20個●ケースサイズ…360×205×54mm●電線の被覆をむき、差し込むだけで接続可能です。圧着工具・テーピング不要です。●梱包サイズ:225×371×64●梱包重量2782g

商品コード：

4550061301685

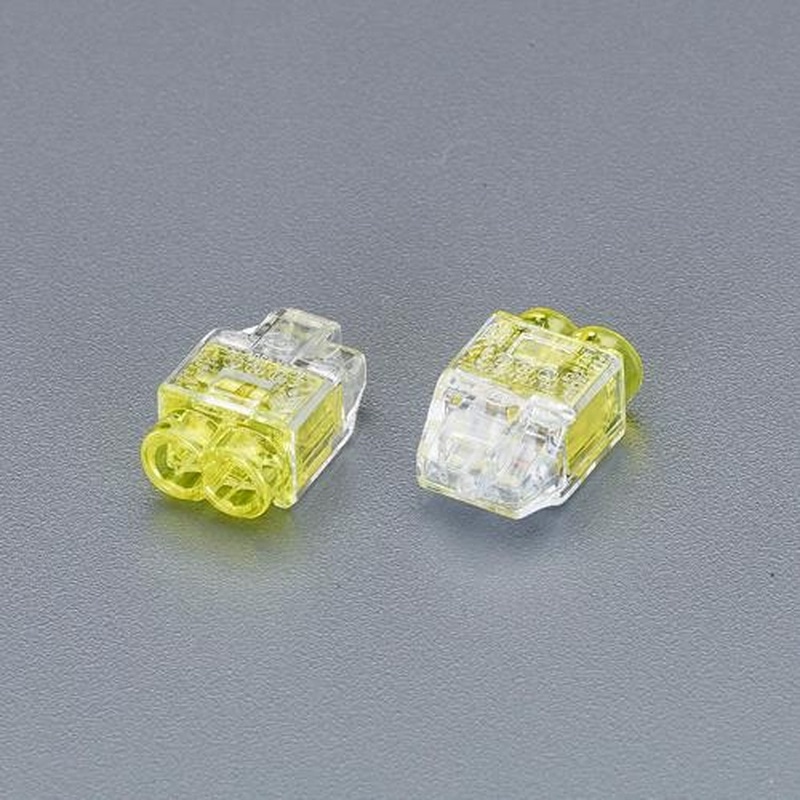

●差込線数…2●カラー…イエロー●入数…30●定格…20A300V●適用電線…銅単線：φ1.2・φ1.6・φ2.0IV7本より線：1.25・2m㎡●材質…難燃性プラスティックV0●サイズ…16.5×10.8×7.7mm●RoHS対応品●透明なボディで接続確認がしやすくなっています。●差込線数によって色分けされているため、穴数が一目でわかる作りになっています。●梱包サイズ:105×121×28●梱包重量36g

商品コード：

4550061507193

●差込線数…3●カラー…オレンジ●入数…25●定格…20A300V●適用電線…銅単線：φ1.2・φ1.6・φ2.0mmIV7本より線：1.25・2m㎡●材質…難燃性プラスティックV0●サイズ…16.5×15.1×7.7mm●RoHS対応品●差込線数によって色分けされているため、穴数が一目でわかる作りになっています。●透明なボディで接続確認がしやすくなっています。●梱包サイズ:75×96×28●梱包重量42g

商品コード：

4550061602652

●差込線数…4●カラー…クリア●入数…20●定格…20A300V●適用電線…銅単線：φ1.2・φ1.6・φ2.0mmIV7本より線：1.25・2m㎡●材質…難燃性プラスティックV0●サイズ…16.5×19.4×7.7mm●RoHS対応品●差込線数によって色分けされているため、穴数が一目でわかる作りになっています。●透明なボディで接続確認がしやすくなっています。●梱包サイズ:123×109×29●梱包重量48g

商品コード：

4550061602669

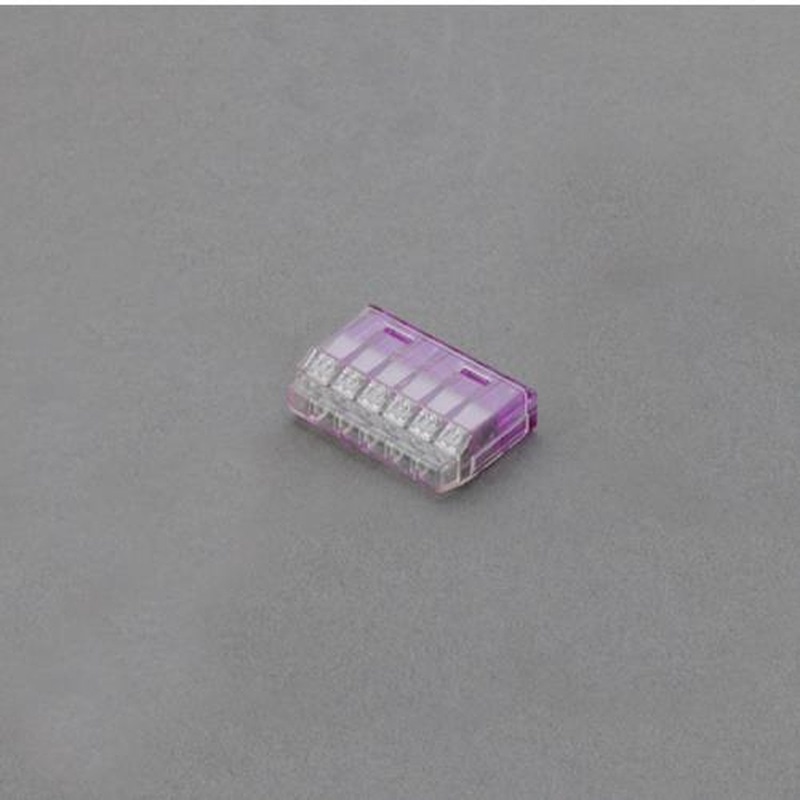

●差込線数…6●カラー…パープル●入数…2個●定格…20A/300V●適合電線…銅単線：φ1.6mm、φ2.0mm●目視で電線挿入状態が確認できます。●電線をスムーズに挿入するために波形導電板を採用。●信頼性の高い2点接触スプリング構造です。●成形品のガイドで電線がまっすぐ挿入できます。●RoHS対応品●梱包サイズ:47×52×22●梱包重量22g

商品コード：

4550061816271

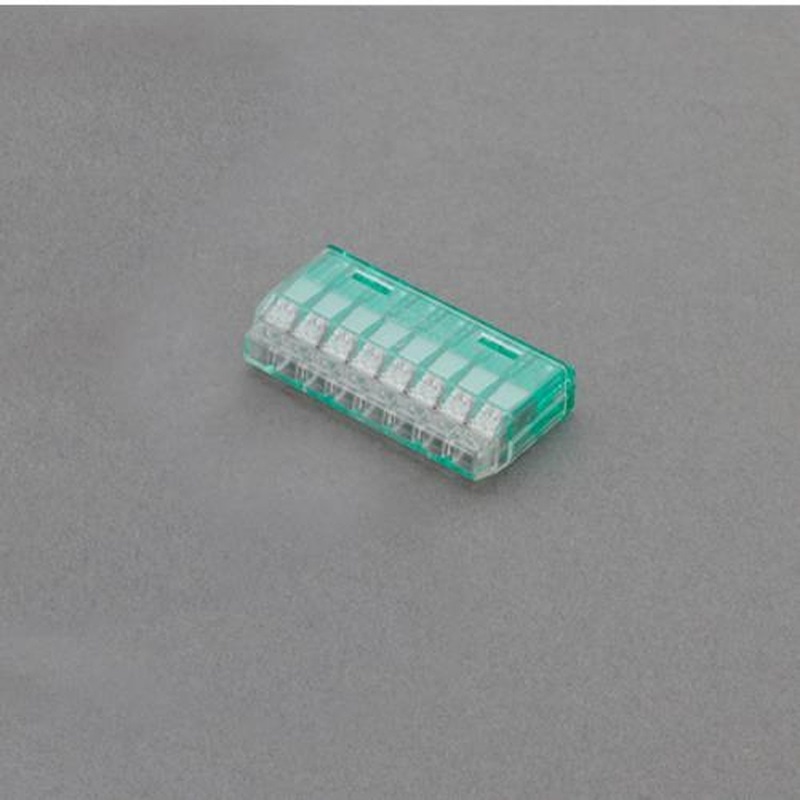

●差込線数…8●カラー…グリーン●入数…2個●定格…20A/300V●適合電線…銅単線：φ1.6mm、φ2.0mm●目視で電線挿入状態が確認できます。●電線をスムーズに挿入するために波形導電板を採用。●信頼性の高い2点接触スプリング構造です。●成形品のガイドで電線がまっすぐ挿入できます。●RoHS対応品●梱包サイズ:53×47×22●梱包重量24g

商品コード：

4550061816288

●差込線数…2●カラー…レッド●入数…3個●定格…5A/100V●適合電線…φ0.65・0.8mmφ0.9・1.2mm●梱包サイズ:52×46×12●梱包重量8g

商品コード：

4550061816295

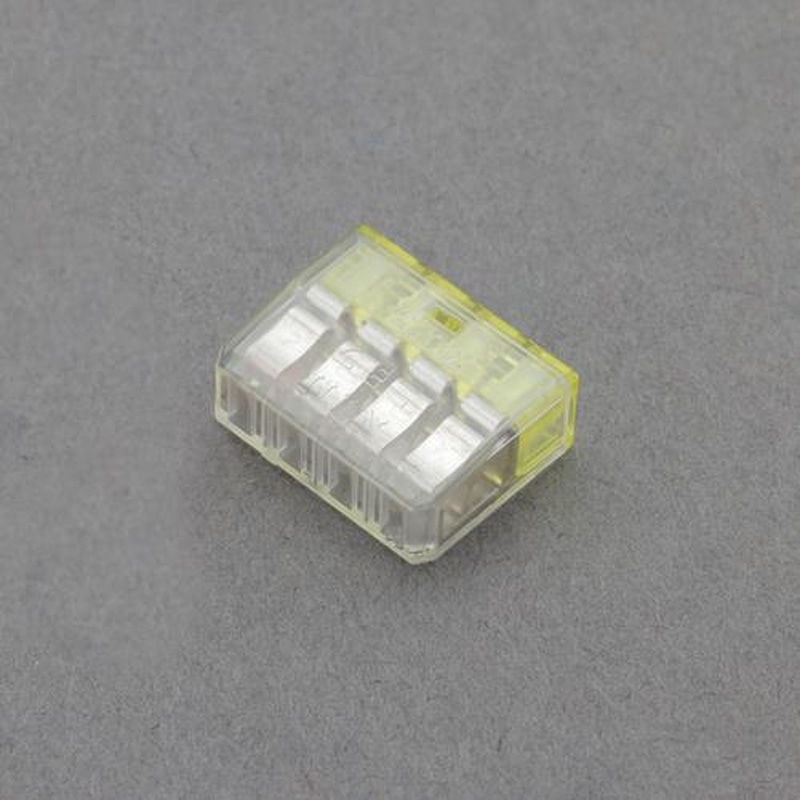

●差込線数…4●カラー…イエロー●入数…2個●定格…5A/100V●適合電線…φ0.65・0.8mmφ0.9・1.2mm●梱包サイズ:53×47×12●梱包重量8g

商品コード：

4550061816301

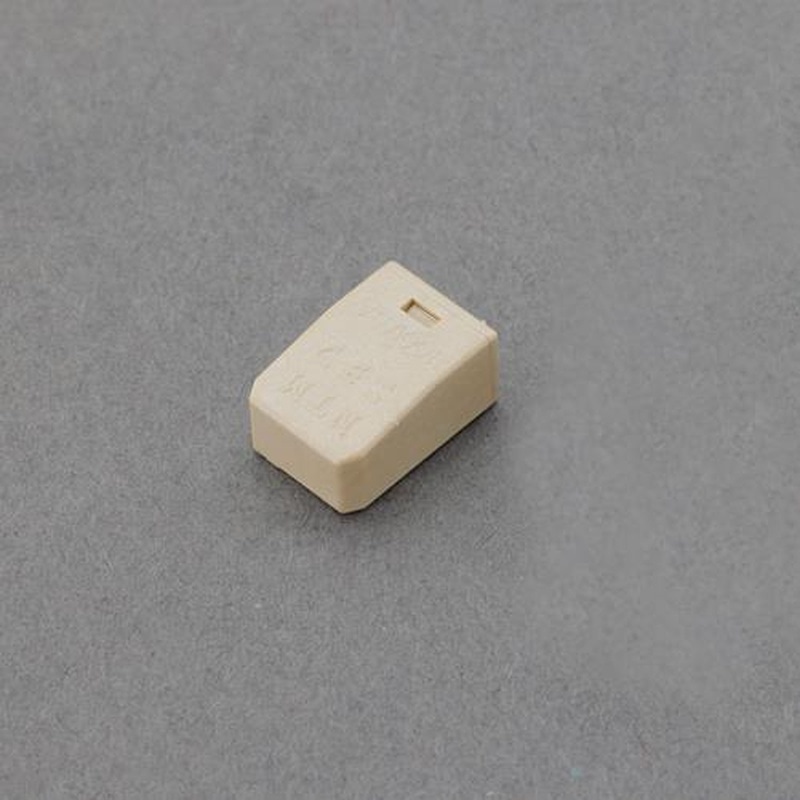

●差込線数…2●カラー…ベージュ●入数…3個●定格…5A/100V●適合電線…銅単線：φ0.9mm、1.2mm●従来工法の面倒なテーピング作業や、圧着作業不応。電線被覆を剥ぎコネクタに挿入するだけ。●消防庁告示第11号に定める15分後に380℃に達する耐熱試験に合格。●2点接触スプリング構造●RoHS対応品●梱包サイズ:46×52×12●梱包重量8g

商品コード：

4550061816325

●差込線数…4●カラー…ベージュ●入数…2個●定格…5A/100V●適合電線…銅単線：φ0.9mm、1.2mm●従来工法の面倒なテーピング作業や、圧着作業不応。電線被覆を剥ぎコネクタに挿入するだけ。●消防庁告示第11号に定める15分後に380℃に達する耐熱試験に合格。●2点接触スプリング構造●RoHS対応品●梱包サイズ:52×46×12●梱包重量10g

商品コード：

4550061816332

●抱合範囲（単線)mm…0.65～1.0●抱合範囲（撚線)mm2…0.5～0.9●AWG…20-18●入数…5個●カラー…レッド●定格電圧…600V●絶縁体最高使用温度…105℃●被覆最大外径…φ3.05●RoHS対応品●材質…コンタクト：黄銅(すずめっき付)、絶縁カバー：ポリプロピレン●配線の被覆を剥がさずに分岐ができる簡易接続コネクター●梱包サイズ:46×51×22●梱包重量20g

商品コード：

4550061839928

●抱合範囲（単線)mm…1.0～1.6●抱合範囲（撚線)mm2…1.25～2.0●AWG…16-14●入数…5個●カラー…ブルー●定格電圧…600V●絶縁体最高使用温度…105℃●被覆最大外径…φ3.68●RoHS対応品●材質…コンタクト：黄銅(すずめっき付)、絶縁カバー：ポリプロピレン●配線の被覆を剥がさずに分岐ができる簡易接続コネクター●梱包サイズ:46×52×23●梱包重量18g

商品コード：

4550061839935

型番…MJ2497●定格…20A・300V●適用電線…VVF線φ1.6mm×3心、φ2.0mm×3心●サイズ…101×48×15mm●3分岐●結線完了表示付●VVFケーブルの配線を分岐する事が出来ます。●VCTケーブルで接続する場合はEA538PM-101・-106を使用してください。●ねじ無し●梱包サイズ:105×48×16●梱包重量88g

商品コード：

4550061919996

型番…MJ2498●定格…20A・300V●適用電線…VVF線φ1.6mm×3心、φ2.0mm×3心●サイズ…101×77×15mm●5分岐●結線完了表示付●VVFケーブルの配線を分岐する事が出来ます。●VCTケーブルで接続する場合はEA538PM-101・-106を使用してください。●ねじ無し●梱包サイズ:102×77×20●梱包重量144g

商品コード：

4550061920008

型番…ME8612●定格…20A・125V●適用電線…VVF線：φ1.6mm×3心、φ2.0mm×3心VCT線：2～5.5m㎡×3心●コンセント…接地2P（抜止）×2口●サイズ…83.5×61×28mm●結線完了表示機能付●VVFケーブルの配線を接続する事が出来ます。●コンセント1口につき最大15A、コンセント合計で20Aまで使用できます。●VCTケーブルで接続する場合はEA538PM-101・-102を使用してください。●梱包サイズ:104×66×36●梱包重量132g

商品コード：

4550061920039

型番…MZ6686●セット内容…棒状形圧着端子(3本)・絶縁カバー●適合ケーブル…VCT線：2m㎡×3心●材質…棒状形圧着端子：銅絶縁カバー：ポリプロピレン樹脂●入数…20組●EA538PM-1～-51用●VVF線用ジョイントボックス・ハーネス用●ジョイントボックス・アクセスフロア用コンセントに接続できます。●梱包サイズ:171×142×72●梱包重量132g

商品コード：

4550061920053

型番…MZ6686●セット内容…棒状形圧着端子(3本)・絶縁カバー●適合ケーブル…VCT線：2m㎡×3心●材質…棒状形圧着端子：銅絶縁カバー：ポリプロピレン樹脂●入数…5組●EA538PM-1～-51用●VVF線用ジョイントボックス・ハーネス用●ジョイントボックス・アクセスフロア用コンセントに接続できます。●梱包サイズ:80×103×32●梱包重量34g

商品コード：

4550061920077

型番…MZ6687●セット内容…棒状形圧着端子(3本)・絶縁カバー●適合ケーブル…VCT線：3.5m㎡×3心、5.5mm2×3心●材質…棒状形圧着端子：銅絶縁カバー：ポリプロピレン樹脂●入数…5組●EA538PM-1～-51用●VVF線用ジョイントボックス・ハーネス用●ジョイントボックス・アクセスフロア用コンセントに接続できます。●梱包サイズ:95×110×37●梱包重量54g

商品コード：

4550061920084

型番…MZ6688-A●サイズ…200×73×29.5mm●適合取付台…EA538PM-112●材質…ポリカーボネート樹脂●EA538PM-1・-21用●EA538PM-112の取付台とセットでご使用ください。●EA538PM-1・-21のカバーに使用できます。●梱包サイズ:81×232×39●梱包重量48g

商品コード：

4550061920091

型番…MZ6688-B●サイズ…140×84×6mm●材質…銅板●適合ジョイントボックス…EA538PM-1・-21●EA538PM-1・-21用●取付ねじ付●ジョイントボックスを床に固定する場合に使用します。●EA538PM-1・-21の取付台として使用できます。●梱包サイズ:83×145×13●梱包重量112g

商品コード：

4550061920107

型番…MZ6689-A●サイズ…200×178.5×29.5mm●適合取付台…EA538PM-117●材質…ポリカーボネート樹脂●EA538PM-31用●EA538PM-117の取付台とセットでご使用ください。●EA538PM-31のカバーに使用できます。●梱包サイズ:225×218×45●梱包重量78g

商品コード：

4550061920114

型番…MZ6689-B●サイズ…124×108×6mm●適合ジョイントボックス…EA538PM-31●材質…銅板●EA538PM-31用●取付ねじ付●ジョイントボックスを床に固定する場合に使用します。●EA538PM-31の取付台として使用できます。●梱包サイズ:126×107×21●梱包重量114g

商品コード：

4550061920121

型番…MZ6623●サイズ…126.5×66×28.8mm●適合取付台…EA539PM-123●材質…ポリカーボネート樹脂●EA538PM-41用●EA538PM-123の取付台とセットでご使用ください。●EA538PM-41のカバーに使用できます。●梱包サイズ:80×165×36●梱包重量28g

商品コード：

4550061920138

型番…MZ6624●サイズ…126.5×98.5×28.8mm●適合取付台…EA538PM-123●材質…ポリカーボネート樹脂●EA538PM-51用●EA538PM-123の取付台とセットでご使用ください。●EA538PM-51のカバーに使用できます。●梱包サイズ:115×166×42●梱包重量42g

商品コード：

4550061920145

型番…MZ6620●サイズ…111×60×6mm●適合ジョイントボックス…EA538PM-41・-51●材質…銅板●EA538PM-41・-51用●取付ねじ付●アクセスフロア用コンセントを床に固定する場合に使用します。●EA538PM-41・-51の取付台として使用できます。●梱包サイズ:111×104×11●梱包重量68g

商品コード：

4550061920152

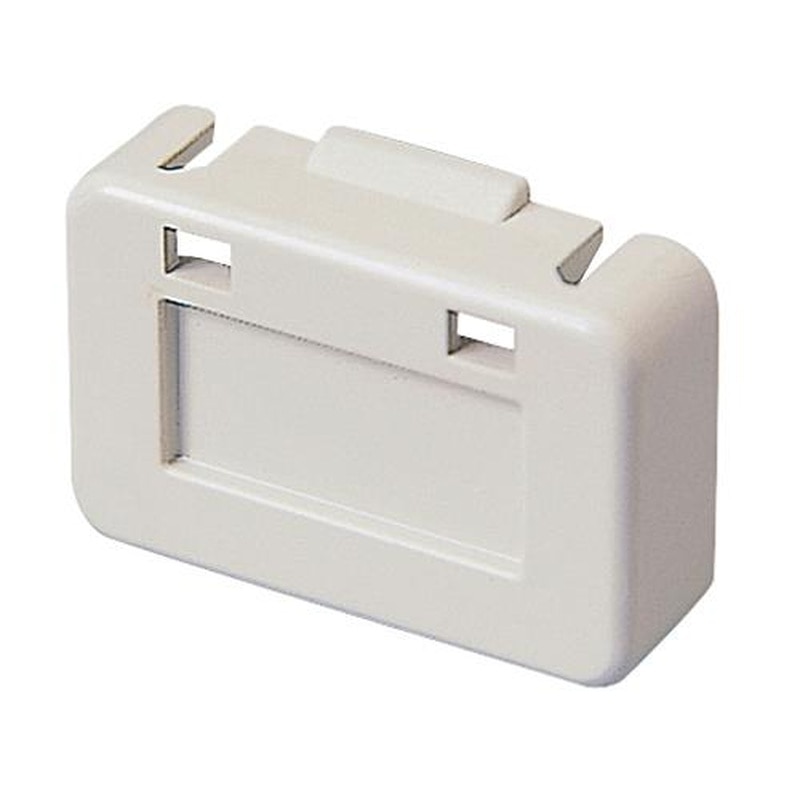

型番…MZ6685●サイズ…25.6×7×16.8mm●材質…難燃性ABS●入数…10個●EA538PM-21・-31用●ハーネスジョイントボックスのハーネスプラグ差込口に取り付けます。●梱包サイズ:86×74×17●梱包重量12g

商品コード：

4550061920169

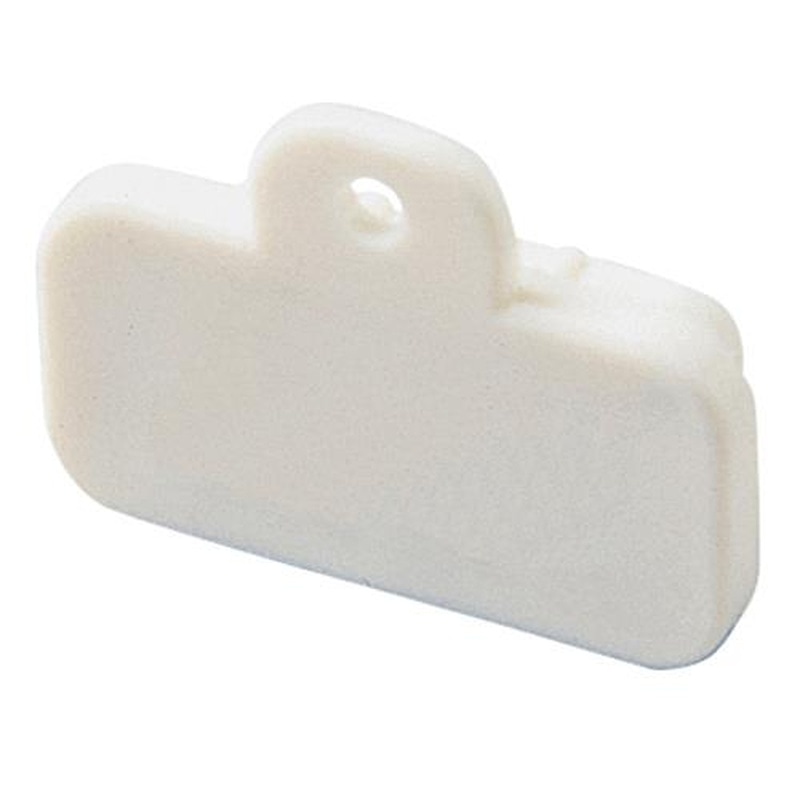

型番…MZ6690●サイズ…21.5×6.5×15.5mm●材質…ポリ塩化ビニル●入数…20個●EA538PM-21・-31・-41・-51用●ハーネスジョイントボックスのVVF差込口に取り付けます。●梱包サイズ:80×60×20●梱包重量24g

商品コード：

4550061920176

●差込線数…6●カラー…パープル●定格…20A300V●適用電線規格…銅単線φ1.6㎜・φ2.0㎜●サイズ…30.0×20.5×9.1(H)mm●電気用品安全法…EJET（特定電気用品）●材質…スプリング：ステンレス鋼導電板：無酸素銅（すずめっき）ハウジング：ポリカーボネイト（UL94V-2）●入数…20個●JISC2813（屋内配線用差込形電線コネクタ）適合品●都市再生機構公共住宅建設工事共通仕様書記載●国土交通省公共建築工事標準仕様書（電気設備工事編）記載●電気用品安全法許可品。＜PS＞E●内線規程JEAC許可品●UL規格●目視で電線挿入状態が確認できます●信頼性の高い2点接触スプリング構造です●電線をスムーズに挿入する為に波形導電板を採用●成形品のガイドで電線がまっすぐ挿入できます●RoHS対応品●梱包サイズ:87×71×38●梱包重量138g

商品コード：

4550061517468

●定格…20A300V●適合電線…VVF(VA)線φ1.6㎜×2心・φ2.0㎜×2心●差込線数…2●入数…20●VVF(VA)線2心用コネクター●事前に機器の電線にコネクターを接続しておくことで現場でワンタッチで接続施工が行えます。●専用の差込ロック解除レバーにより電線を外してコネクターの再利用が可能です。●梱包サイズ:115×122×22●梱包重量152g

商品コード：

4550061544259

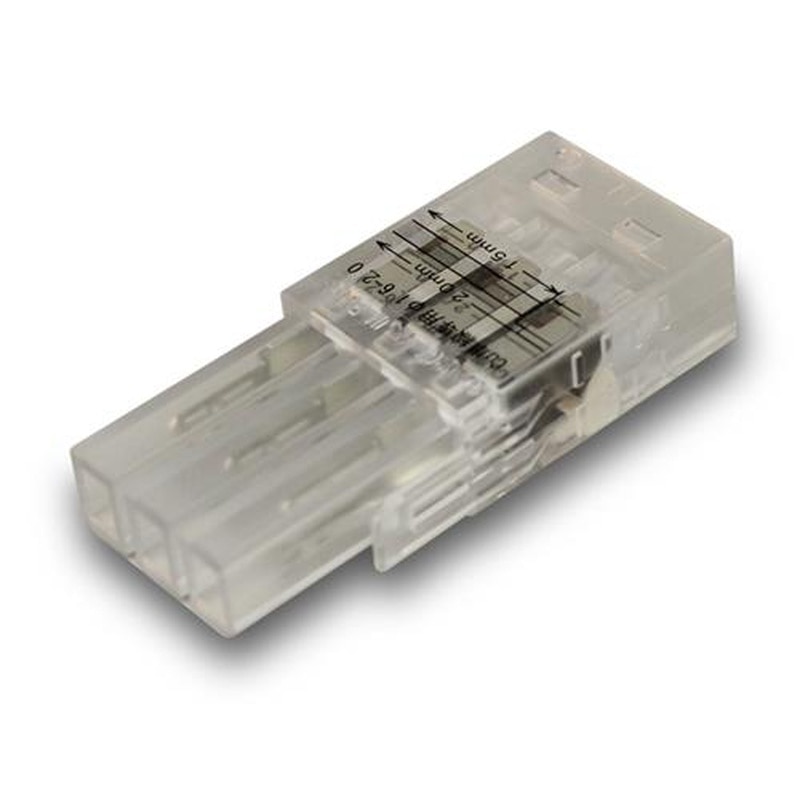

●定格…20A300V●適合電線…VVF(VA)線φ1.6㎜×3心・φ2.0㎜×3心●差込線数…3●入数…20●VVF(VA)線3心用コネクター●事前に機器の電線にコネクターを接続しておくことで現場でワンタッチで接続施工が行えます。●専用の差込ロック解除レバーにより電線を外してコネクターの再利用が可能です。●梱包サイズ:113×105×28●梱包重量216g

商品コード：

4550061544266

●定格…20A300V●適合電線…VVF(VA)線φ1.6㎜×2心・φ2.0㎜×2心●差込線数…2●入数…20●VVF(VA)線2心用コネクター●事前に機器の電線にコネクターを接続しておくことで現場でワンタッチで接続施工が行えます。●専用の差込ロック解除レバーにより電線を外してコネクターの再利用が可能です。●梱包サイズ:113×105×20●梱包重量158g

商品コード：

4550061544273

●定格…20A300V●適合電線…VVF(VA)線φ1.6㎜×3心・φ2.0㎜×3心●差込線数…3●入数…20●VVF(VA)線3心用コネクター●事前に機器の電線にコネクターを接続しておくことで現場でワンタッチで接続施工が行えます。●専用の差込ロック解除レバーにより電線を外してコネクターの再利用が可能です。●梱包サイズ:111×104×29●梱包重量224g

商品コード：

4550061544280

●定格…20A300V●適合電線…VVF(VA)線φ1.6㎜×2心・φ2.0㎜×2心●差込線数…2●入数…10●VVF(VA)線2心用分岐用ターミナルブロック●事前に機器の電線にコネクターを接続しておくことで現場でワンタッチで接続施工が行えます。●梱包サイズ:142×105×28●梱包重量180g

商品コード：

4550061544297

●定格…20A300V●適合電線…VVF(VA)線φ1.6㎜×2心・φ2.0㎜×2心●差込線数…2●VVF(VA)線2心用分岐用ターミナルブロック●事前に機器の電線にコネクターを接続しておくことで現場でワンタッチで接続施工が行えます。●梱包サイズ:51×43×28●梱包重量16g

商品コード：

4550061544303

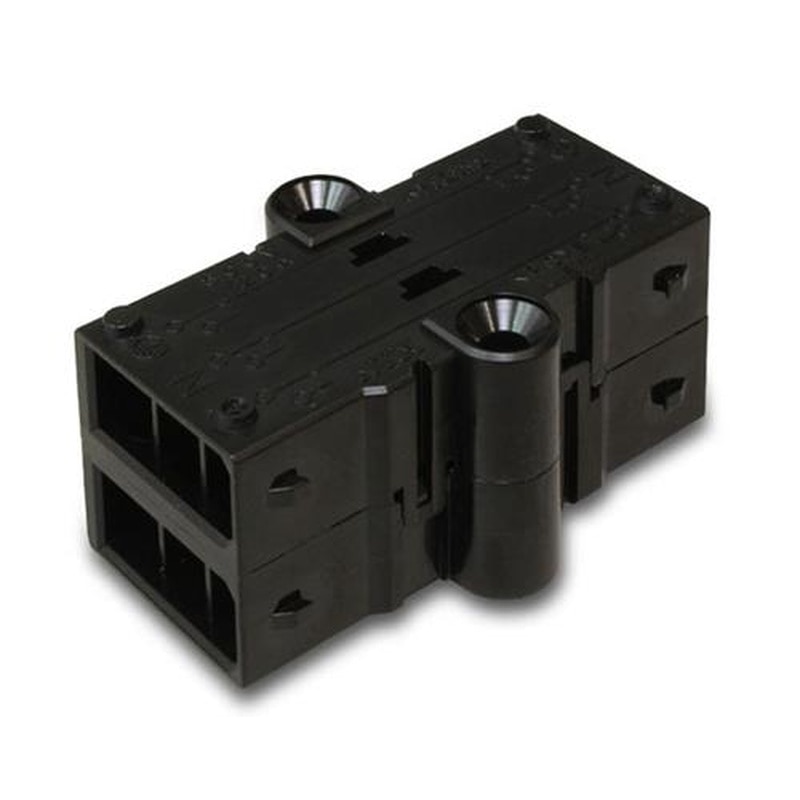

●定格…20A300V●適合電線…VVF(VA)線φ1.6㎜×3心・φ2.0㎜×3心●差込線数…3●VVF(VA)線3心用分岐用ターミナルブロック●事前に機器の電線にコネクターを接続しておくことで現場でワンタッチで接続施工が行えます。●梱包サイズ:72×44×26●梱包重量22g

商品コード：

4550061544310

●適合電線断面積(mm2)…0.5～1.25●結束本数…2～3●色…青●使用温度範囲…105℃●耐電圧…600V●材質…硬質塩化ビニル●入数…10●全長(mm)…17.7●スプリング入の為、振動で結束が緩みません。●手で絞めるだけで簡単に電線の結束ができます●梱包サイズ:95×100×10●梱包重量10g

商品コード：

4550061566664

●適合電線断面積(mm2)…1.25～2.0●結束本数…2～3●色…橙●使用温度範囲…105℃●耐電圧…600V●材質…硬質塩化ビニル●入数…10●全長(mm)…22●スプリング入の為、振動で結束が緩みません。●手で絞めるだけで簡単に電線の結束ができます●RoHS対応●梱包サイズ:124×65×13●梱包重量14g

商品コード：

4550061566671

●適合電線断面積(mm2)…2.0～3.5●結束本数…2～3●色…黄●使用温度範囲…105℃●耐電圧…600V●材質…硬質塩化ビニル●入数…10●全長(mm)…24.6●スプリング入の為、振動で結束が緩みません。●RoHS対応●手で絞めるだけで簡単に電線の結束ができます●梱包サイズ:80×79×14●梱包重量20g

商品コード：

4550061566688

●適合電線断面積(mm2)…3.5～5.5●結束本数…2●色…赤●使用温度範囲…105℃●耐電圧…600V●材質…硬質塩化ビニル●入数…10●全長(mm)…26.5●スプリング入の為、振動で結束が緩みません。●RoHS対応●手で絞めるだけで簡単に電線の結束ができます●梱包サイズ:95×105×18●梱包重量32g

商品コード：

4550061566695

●差込線数…2●カラー…レッド●定格…20A300V●適用電線規格…銅単線φ1.6mm・φ2.0mm●サイズ…20.5×11.6×9.1(H)mm●電気用品安全法…EJET（特定電気用品）●材質…スプリング：ステンレス鋼導電板：無酸素銅（すずめっき）ハウジング：ポリカーボネイト（UL94V-2）●入数…50個●JISC2813（屋内配線用差込形電線コネクタ）適合品●都市再生機構公共住宅建設工事共通仕様書記載●国土交通省公共建築工事標準仕様書（電気設備工事編）記載●電気用品安全法許可品。＜PS＞E●内線規程JEAC許可品●UL規格●目視で電線挿入状態が確認できます●信頼性の高い2点接触スプリング構造です●電線をスムーズに挿入する為に波形導電板を採用●成形品のガイドで電線がまっすぐ挿入できます●RoHS対応品●梱包サイズ:68×85×35●梱包重量130g

商品コード：

4518340032453

サイズ：

20.5×11.6×9.1(H)mm

●差込線数…3●カラー…ブルー●定格…20A300V●適用電線規格…銅単線φ1.6mm・φ2.0mm●サイズ…20.5×16.2×9.1(H)mm●電気用品安全法…EJET（特定電気用品）●材質…スプリング：ステンレス鋼導電板：無酸素銅（すずめっき）ハウジング：ポリカーボネイト（UL94V-2）●入数…50個●JISC2813（屋内配線用差込形電線コネクタ）適合品●都市再生機構公共住宅建設工事共通仕様書記載●国土交通省公共建築工事標準仕様書（電気設備工事編）記載●電気用品安全法許可品。＜PS＞E●内線規程JEAC許可品●UL規格●目視で電線挿入状態が確認できます●信頼性の高い2点接触スプリング構造です●電線をスムーズに挿入する為に波形導電板を採用●成形品のガイドで電線がまっすぐ挿入できます●RoHS対応品●梱包サイズ:68×85×45●梱包重量180g

商品コード：

4518340032460

サイズ：

20.5×16.2×9.1(H)mm

●差込線数…4●カラー…イエロー●定格…20A300V●適用電線規格…銅単線φ1.6mm・φ2.0mm●サイズ…20.5×20.8×9.1(H)mm●電気用品安全法…EJET（特定電気用品）●材質…スプリング：ステンレス鋼導電板：無酸素銅（すずめっき）ハウジング：ポリカーボネイト（UL94V-2）●入数…50個●JISC2813（屋内配線用差込形電線コネクタ）適合品●都市再生機構公共住宅建設工事共通仕様書記載●国土交通省公共建築工事標準仕様書（電気設備工事編）記載●電気用品安全法許可品。＜PS＞E●内線規程JEAC許可品●UL規格●目視で電線挿入状態が確認できます●信頼性の高い2点接触スプリング構造です●電線をスムーズに挿入する為に波形導電板を採用●成形品のガイドで電線がまっすぐ挿入できます●RoHS対応品●梱包サイズ:68×85×55●梱包重量230g

商品コード：

4518340032477

サイズ：

20.5×20.8×9.1(H)mm

●差込線数…5●カラー…オレンジ●定格…20A300V●適用電線規格…銅単線φ1.6mm・φ2.0mm●サイズ…20.5×25.4×9.1(H)mm●電気用品安全法…EJET（特定電気用品）●材質…スプリング：ステンレス鋼導電板：無酸素銅（すずめっき）ハウジング：ポリカーボネイト（UL94V-2）●入数…50個●JISC2813（屋内配線用差込形電線コネクタ）適合品●都市再生機構公共住宅建設工事共通仕様書記載●国土交通省公共建築工事標準仕様書（電気設備工事編）記載●電気用品安全法許可品。＜PS＞E●内線規程JEAC許可品●UL規格●目視で電線挿入状態が確認できます●信頼性の高い2点接触スプリング構造です●電線をスムーズに挿入する為に波形導電板を採用●成形品のガイドで電線がまっすぐ挿入できます●RoHS対応品●梱包サイズ:68×85×70●梱包重量270g

商品コード：

4518340032484

サイズ：

20.5×25.4×9.1(H)mm
